Dodatečná izolace kamenného mostuna zámku v Bečově nad Teplou, 1. díl

Historie a sanační návrh

Současný technický stav kamenného mostu je, i přes dřívější obnovy, havarijní, do kleneb proniká volná voda a postupně dochází k destrukci konstrukcí. V článku prezentovaný sanační návrh řeší tuto situaci radikálně, avšak respektuje památkovou ochranu stávajících historických materiálů. Návrh sanace je v souladu s pojetím projektu obnovy Horního hradu Bečov, který získal ocenění za nejlepší počin v oblasti péče o kulturní dědictví Europa Nostra Awards 2010.

Stručná historie mostu

První písemná zmínka o zámeckém mostu je z roku 1657, kdy již nad původním šíjovým příkopem vylámaným ve skále existoval pevný, dřevěný můstek, uložený na zděných pilířích [1]. Současnou podobu most získal během přestavby zámku v období mezi lety 1701–1710 podle plánů tepelského stavitele Johanna Wolfganga Braunbocka, žáka známého architekta Kryštofa Dientzenhofera. Po následném zasypání středověkého příkopu byly vytvořeny barokní zahrady s oranžériemi a vodními kaskádami, které se však do současné doby nedochovaly. Ve čtyřicátých letech 18. století byl most, stejně jako zámecké budovy, poškozen zemětřesením.

V roce 1753 byly na most osazeny plastiky sv. Jana Nepomuckého a holešovského faráře sv. Jana Sarkandra. Výzdoba zámeckého mostu odpovídá době vzniku a má analogickou obdobu v sochařské výzdobě zámku Jaroměřice nad Rokytnou, který byl hlavním sídlem majitele bečovského panství. To potvrzuje i alianční znak Questenberků-Kouniců-Rittberků na podstavci obou soch. Tyto úpravy pravděpodobně navrhl architekt Josef Zítek [1]. Zásadní oprava mostu proběhla v roce 1863, avšak i po ní jsou dochovány zprávy o mostu částečně dřevěném [1]. Konstrukce mostu byla tvořena žulovými sloupky, vozovka byla z žulových desek. Na přelomu 19. a 20. století došlo zásadnímu poškození konstrukce mostu, které je doloženo tehdejší kvalifikací: Stavební stav je prostřední, vyžadující opravu. V devadesátých letech 20. století byl most celkově opraven, včetně výměny skladby vozovky, její izolace a všech kamenických prací.

Konstrukce mostu, stavební stav

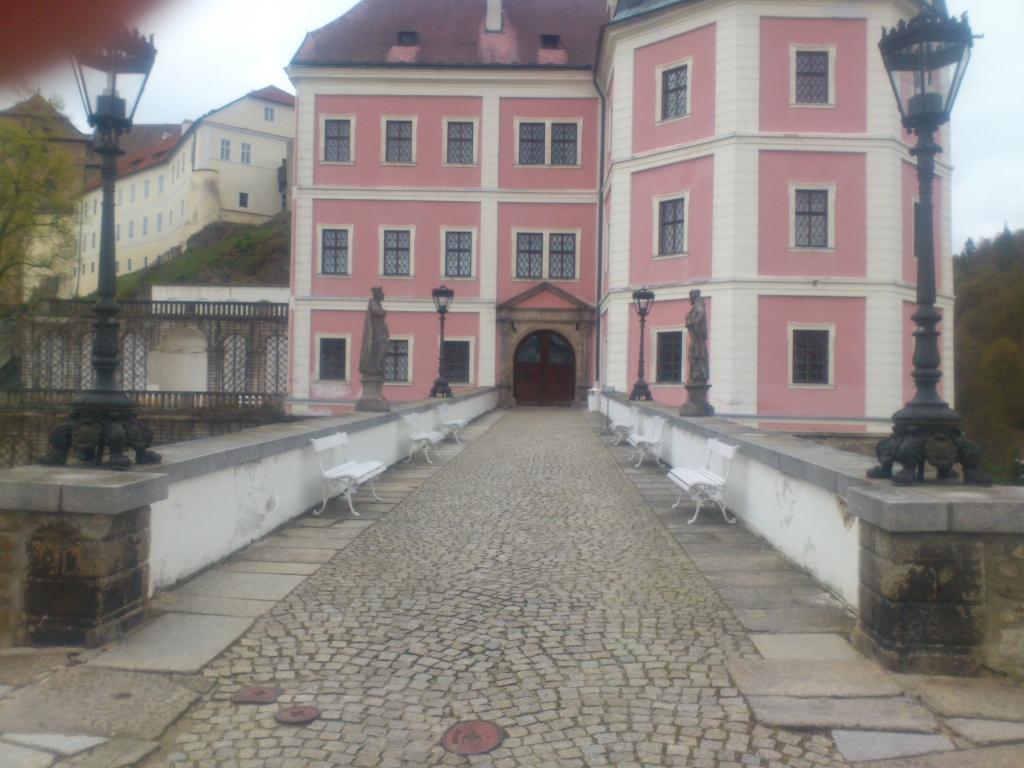

Kamenný most má v současné době osm klenebních polí, osm dvojic kamenných sloupů vzájemně provázaných klenbami, které nesou kalotu podpírající zásyp, mostovku a dvě opěry. Jeho celková délka je 35,7 m, z toho 32,1 m tvoří vozovka z kamenné dlažby. Po obou stranách zámeckého průjezdu se dochovaly autentické průvlaky na kladkový lanový systém. Vozovka mostu má šířku 2,9 m, dva postranní chodníky jsou široké 0,8 m. Světlá šířka mostu mezi zděnými poprsníky je 4,5 m (zužuje se směrem k zámku na 4,4 m). Poprsníky tloušťky 0,42 m jsou vysoké 0,87 m a korunní deska má šířku 0,6 m. Kamenné nosné oblouky jsou segmentové, jejich světlé rozpětí je 3,02–3,05 m, vzepětí 1 m a výška vrcholu nad terénem 3,42–3,46 m. Sloupy z kamenných kvádrů jsou na rozích vyprofilovány, takže jejich půdorys tvoří silný kříž (rozměry opsaného obdélníku jsou 1,3/1,07 m). Vnitřní klenby mostu jsou kupolové, tvaru kalot. Mostovka směrem k zámku stoupá, vrcholy kleneb zůstávají téměř ve stejné úrovni. Vrcholky kalot se směrem k zámku mírně zvyšují. V tělese mostu jsou umístěny rozvody sítí a suchovody protipožárního systému.

Průzkumy současného stavu

Autor sanačního návrhu nechal (ve spolupráci s Národním památkovým ústavem a správou zámku) pro orientaci v poruchách provést kopané sondy ve vozovce a při parapetech. Sondy prokázaly skladbu dodatečných izolací, realizovaných v devadesátých letech 20. století, která již v současné době není funkční. Místa poruch izolace nelze přesně určit, dochází však k odtržení plošné izolace od parapetu a poruchy jsou zřejmě také na plochách vozovky. Hlavním problémem úprav z devadesátých let byla volba nevhodných izolačních materiálů. Plochou vozovky na mostě zatéká do kleneb a degraduje jejich omítka a lokálně i zdivo. Výluhy se usazují na spodním líci kleneb (často i ve formě krápníků), téměř v celém rozsahu ploch kupolí. Pro ověření stavu zdiva z hlediska vlhkosti autor návrhu sanace provedl vlastní měření vlhkosti.

Technologie navrhovaných úprav a postup prací

Po rozebrání kamenné vozovky a odbourání předepsaných vrstev bude podkladní beton vozovky vyspraven rychletuhnoucí PCC maltou. Po zhodnocení jeho povrchu dojde k dílčímu doplnění a upravení příčného spádu (minimálně 1,5 %) do úžlabí u levého parapetu, s plynulými přechody přes fabiony (r = minimálně 50 mm) na parapety mostu. Současně s těmito pracemi se odbourají omítky na plochách výsečí mezi pilíři a na klenbách (najdou-li se při opatrném odbourání zbytky historických omítek, bude ve spolupráci se zástupci památkové péče rozhodnuto o jejich dalším zachování). Parapety klenby a všechny plochy budou zbaveny omítek, očištěny tlakovým vzduchem, spáry budou proškrabány do hloubky minimálně 15 mm. Takto připravené povrchy se postříknou řídkou vápennou kaší.

Na podkladní beton a zdivo parapetů bude do výšky 300 mm nad povrch mostovky aplikován krystalizační, penetrační povlak a egalizační minerální stěrka. Tato úprava zamezí pronikání zatékající vody a zejména vytvoří podklad pro pružnou izolační stěrku, která bude provedena dvojnásobným nátěrem. Do dilatačních spár se zapracuje výztužná pružná páska, izolace bude ochráněna geotextilií a násypem a vozovka se zpětně zadláždí. Odvod vody bude řešen drenáží DN 125 mm do spádu k východnímu parapetu a v podélném spádu do současné vpusti umístěné na jihu při vstupu na most. Na určené plochy se po aplikaci postřiku podle předepsané technologie nanesou kompresní omítky, kamenné zdivo bude vyspraveno vápennou maltou a prospárováno maltou spárovací. Finální barevné úpravy omítek se provedou silikátovými barvami, blížícími se původnímu odstínu. Kamenné prvky budou hydrofobizovány siloxanovým prostředkem.

Poděkování

Článek byl zpracován v úzké spolupráci s Mgr. Tomášem Wizovským, kastelánem zámku, který poskytl také veškeré archivní podklady. V textu a návrhu řešení byla využita část statického posudku Ing. V. Weilguny (2007, projektu SÚRPMO). Archivní fotografie a ikonografie jsou z archivu správy SHZ Bečov, ostatní projektová dokumentace a fotografie jsou z archivu autora. Druhý díl článku vyjde v některém z podzimních čísel časopisu a bude zaměřen na zkušenosti z realizace představeného sanačního návrhu.

Použitá literatura:
[1] Ryšavý, V.: Bečov nad Teplou, zámek s areálem – archivní dohledávky, 2005, s. 1 a 15, archiv SHZ Bečov I/40.
[2] ČSN P 73 0610 Hydroizolace staveb – Sanace vlhkého zdiva – Základní ustanovení, vydaná 1. listopadu 2000.
